產品描述

系統介紹：

大型機電設備在線監測與故障診斷系統主要由GBD20礦用本安型振動傳感器、礦用溫度傳感器、礦用隔爆兼本安型電源、交換機、嵌入式采集單元、數據庫以及監測診斷軟件組成，可以智能地診斷出設備可能存在的不對中、不平衡、配合松動、裝配不當以及軸承疲勞損傷等潛在故障，適用于煤礦通風機、膠帶輸送機、排水水泵、壓風機、電機、提升絞車等重要機電設備的運行狀態監測與故障診斷分析。該系統可以正確有效地揭示潛在故障的發生、發展和轉移，智能地診斷出設備故障原因與故障嚴重程度，實現煤礦大型機電設備管理的科學化、規范化、系統化、信息化，為應急控制和維修管理提供準確、可靠的依據，從而節約維修費用，避免重大事故發生。

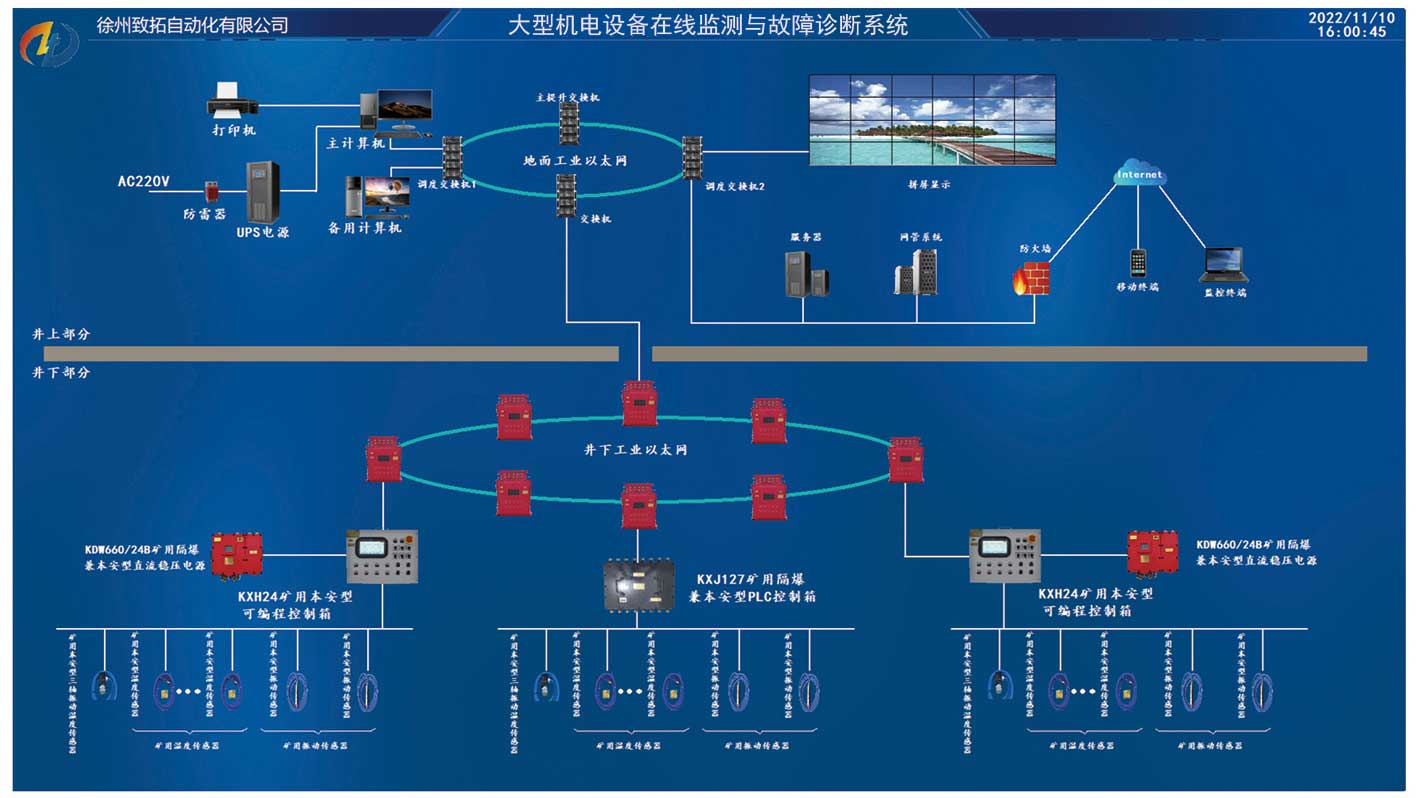

系統組成：

該系統主要由工控機、監測診斷軟件、數據庫、GBD20礦用本安型振動傳感器、礦用溫度傳感器、礦用隔爆兼本安型電源、數據采集箱、交換機、嵌入式采集單元等組成。

系統功能：

    在線監測與實時智能診斷功能:系統通過對大型機電設備振動、溫度、電參數信號采集監測，獲取設備運行狀態信息;利用先進的信號識別與表征技術，實時定量診斷故障損傷部位與嚴重程度。

    預警預報功能:工作人員可隨時掌握設備運行狀態，發生超限故障時，系統能發出聲音報警，同時在報警信息窗口顯示其報警類型、報警狀態、報警時間等，并可通過選配組件實現語音報警。

    診斷報告自動生成功能:通過選取故障數據，系統自動給出診斷分析結果與診斷報告。

    查詢功能:用表格形式列出需查詢時間段的日報表、月報表以及所有報警記錄，可對機電設備的歷史數據按時段進行查詢與趨勢分析。

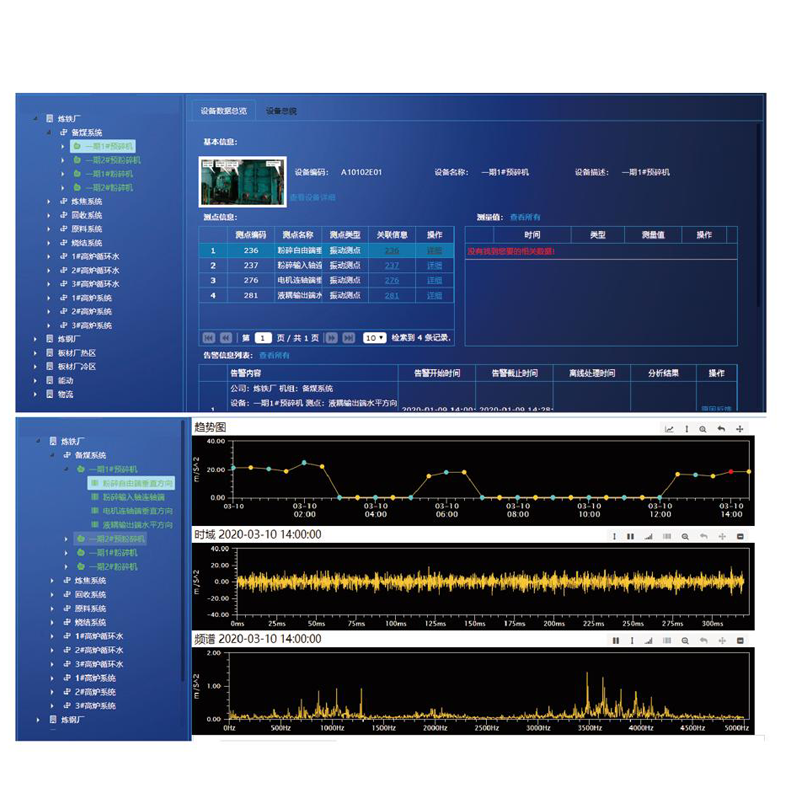

    離線數據分析功能:監測診斷系統提供了時域波形分析、頻譜分析、包絡譜分析等診斷分析工具。遠程WEB瀏覽功能:通過網絡手段對系統的數據進行本地與遠程傳輸，實現數據共享，實現多點訪問。

系統特點：

機電設備故障在線智能定量診斷，實現故障準確定位與維修指導。

大型機電設備運行狀態集中監測，實現運行狀態信息全面實時監測。

故障預警預報功能，實現異常狀態報警。

設備全壽命運行周期跟蹤，實現設備狀態趨勢分析。

將多臺機電設備運行狀態信息系統集成到一個平臺進行信息發布與瀏覽，實現設備運行狀態信息共享。

高效的數據存儲與數據庫管理，實現數據的高可靠性。

多級總振動報警設置、分頻段報警，建立多層防護體系，增加了在線保護系統的緩沖性。

系統基于SOA架構，具有最大的可擴展能力。采用TCP/IP通訊協議，可利用客戶現有的光纖或者環網，最新的服務器設置可以保證足夠多的通道數據采集。
